노원구 공릉동 복층 주택,

린나이 R331S-16MFN 상향식 보일러 교체 시공 사례

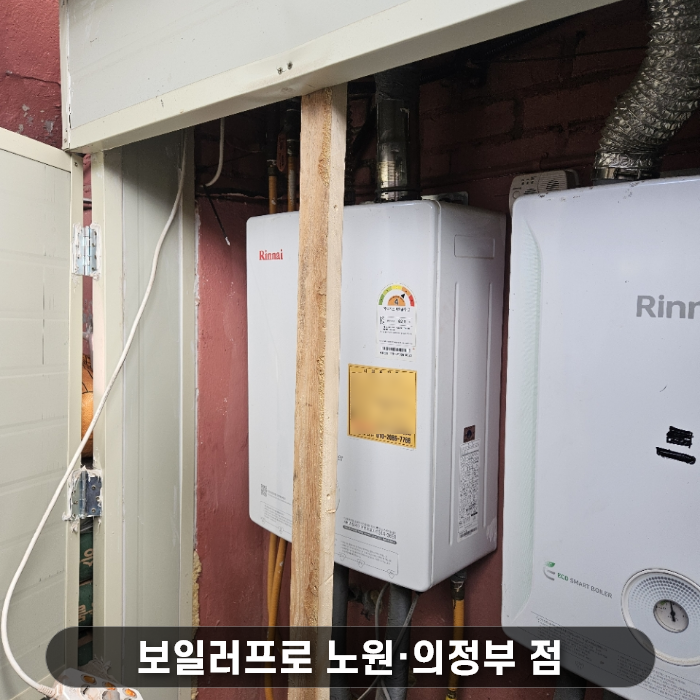

서울 노원구 공릉동의 복층 주택에서 노후 가스보일러를 철거하고 린나이 R331S-16MFN 상향식 가스보일러를 새롭게 설치했습니다.

이번 현장은 일반적인 단층 주택과 달리 보일러 본체보다 높은 위치에 난방 배관이 설치된 복층 구조였습니다.

이러한 주택은 난방 배관의 높이와 순환 방식, 기존 배관 상태 등을 충분히 검토한 후 적합한 보일러를 선정하는 것이 중요합니다.

보일러프로 노원·의정부점은 현장 구조를 확인한 뒤 상향식 난방 시스템에 대응하는 린나이 R331S-16MFN을 선정하고, 기존 난방수 교체부터 가스 배관 및 배기통 안전 점검, 최종 난방 시운전까지 진행했습니다.

복층 주택의 구조적 특성을 고려한 실제 보일러 교체 과정을 소개합니다.

1. 복층 주택에 상향식 보일러가 필요한 이유

이번 시공 현장은 서울 노원구 공릉동에 위치한 복층 구조의 주택입니다.

현장 확인 결과, 보일러 본체보다 위쪽에 난방 배관이 설치되어 있어 기존 난방 시스템의 순환 방식과 배관 높이를 함께 고려해야 하는 구조였습니다.

일반적인 주택에서는 보일러와 난방 배관의 위치, 팽창 방식 및 순환 시스템에 따라 적합한 보일러 형식이 달라집니다.

특히 보일러보다 높은 위치에 난방 배관이 설치된 경우에는 난방수 순환에 필요한 압력과 시스템의 밀폐 여부, 공기 배출 및 순환펌프 성능 등을 종합적으로 검토해야 합니다.

보일러프로 노원·의정부점은 이러한 현장 조건을 고려하여 상향식 난방 시스템에 대응하는 린나이 R331S-16MFN 모델을 설치했습니다.

상향식 보일러는 적합한 난방 시스템과 연결했을 때 보일러보다 높은 위치의 배관에도 난방수가 안정적으로 순환하도록 구성할 수 있습니다.

다만 모든 복층 주택에 상향식 보일러가 반드시 필요한 것은 아니므로, 기존 설비의 구조를 확인한 후 제품을 선정하는 것이 중요합니다.

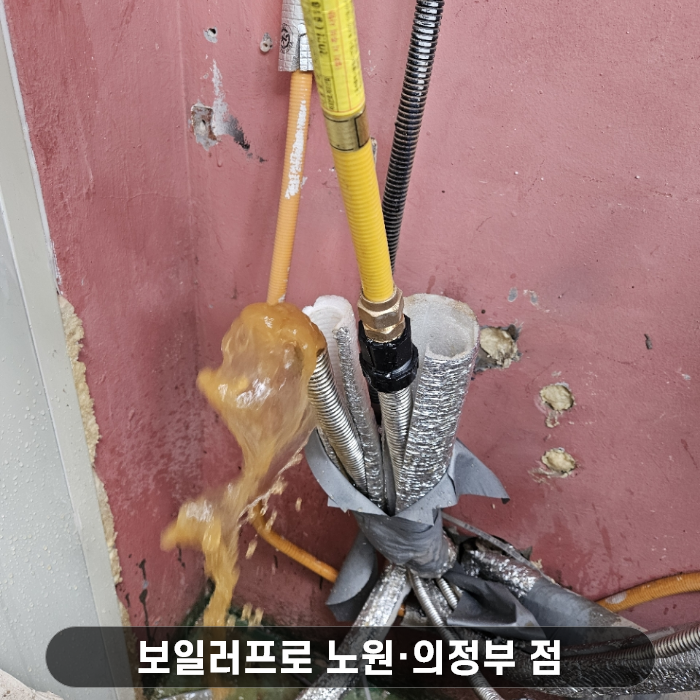

2. 기존 난방수 배출 및 난방 배관 상태 점검

보일러 교체 과정에서는 기존 난방 배관 내부의 상태도 함께 확인했습니다.

오랫동안 사용한 난방 시스템에서는 배관 재질과 수질, 유지관리 상태에 따라 녹물이나 침전물 등 이물질이 발생할 수 있습니다.

이러한 이물질은 난방수 순환에 영향을 줄 수 있어 필요에 따라 배관 상태 점검과 난방수 교체 등의 정비가 이루어집니다.

이번 현장에서는 기존 난방수를 배출하고 새로운 난방수를 보충하는 작업을 진행했습니다.

난방수 교체 및 배관 점검의 주요 목적

• 난방수 순환 상태 개선: 기존 난방수에 포함된 이물질을 배출하여 난방 시스템의 원활한 순환을 돕습니다.

• 난방 성능 유지: 배관 내부의 순환 상태를 점검하고 필요한 정비를 진행하여 난방수가 각 공간에 전달되는 상태를 확인합니다.

• 주요 부품 관리: 순환펌프와 분배기, 열교환기 등 난방 관련 부품에 이물질이 쌓이는 문제를 줄이는 데 도움이 될 수 있습니다.

• 배관 소음 및 공기 점검: 난방수 보충 후 배관 내부의 공기를 배출하고 순환 상태를 확인하여 공기 혼입으로 인한 소음이나 난방 불균형 여부를 점검합니다.

난방수 교체만으로 모든 배관 오염이나 순환 문제가 해결되는 것은 아니므로, 실제 배관 상태에 따라 추가적인 점검이 필요할 수 있습니다.

3. 린나이 R331S-16MFN 설치 및 주요 제품 특징

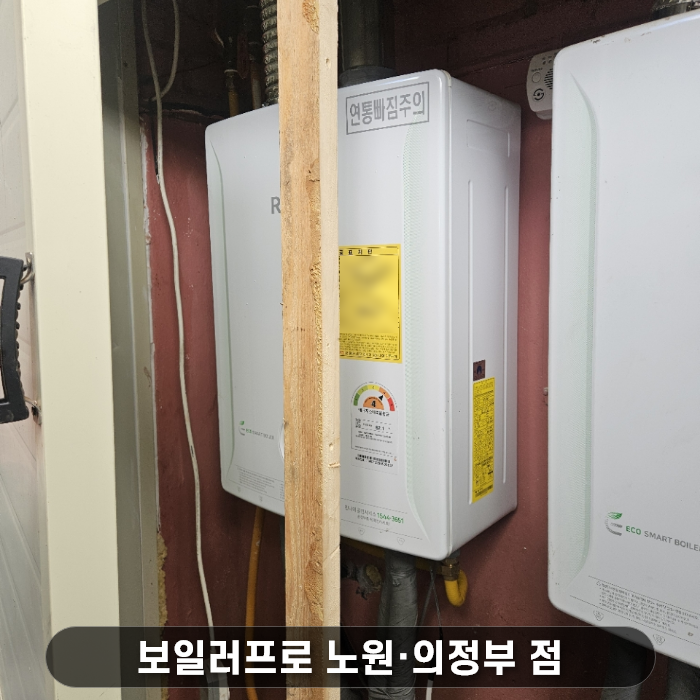

기존 보일러 철거와 난방 배관 점검을 마친 후 새롭게 설치한 제품은 린나이 R331S-16MFN 상향식 가스보일러입니다.

이 제품은 일반형 가스보일러로 소개되는 모델이며, 이번 현장에서는 복층 주택의 난방 배관 구조와 설치 여건을 고려하여 선정했습니다.

R331S-16MFN 주요 특징

동(銅) 열교환기의 특징

동은 열전도율이 높은 금속으로, 가스보일러의 열교환기 소재로 활용됩니다.

열교환기는 연소 과정에서 발생한 열을 난방수 등에 전달하는 부품으로, 보일러의 열전달 성능과 밀접한 관련이 있습니다.

다만 실제 난방 속도와 온수 공급 성능은 열교환기 소재뿐 아니라 보일러 출력, 급수 온도, 배관 상태 및 사용 환경 등에 따라 달라질 수 있습니다.

스마트 비례제어 기능

린나이 R331S-16MFN은 난방 및 온수 사용 조건에 맞춰 연소량을 조절하는 비례제어 기능을 주요 특징으로 소개하고 있습니다.

필요한 난방 부하에 맞춰 화력을 조절함으로써 불필요한 에너지 사용을 줄이는 데 도움이 될 수 있습니다.

실제 가스 사용량과 절약 효과는 주택의 단열 상태, 외부 기온, 난방 설정 및 생활 패턴에 따라 달라집니다.

4. RBMC 시리즈 온도조절기 설치 및 사용 안내

보일러 본체 설치 후에는 연동되는 RBMC 시리즈 온도조절기의 작동 상태를 확인하고 고객님께 주요 사용 방법을 안내했습니다.

복층 주택은 층별 온도 차이가 발생할 수 있으므로 주택의 단열 상태와 난방 특성에 맞춰 운전 모드를 선택하는 것이 중요합니다.

주요 사용 기능

• 실내 난방 모드: 실내 공기 온도를 기준으로 난방을 제어하는 방식입니다. 온도조절기가 설치된 공간의 환경에 따라 난방 운전 상태가 달라질 수 있습니다.

• 온돌 난방 모드: 난방수 온도를 기준으로 난방을 제어하는 방식으로, 외풍이 있거나 실내 공기 온도 변화가 큰 환경에서 활용할 수 있습니다.

• 온수 온도 조절: 샤워와 세면, 설거지 등 사용 목적에 맞춰 온수 온도를 설정할 수 있습니다.

• 예약 난방: 생활 패턴에 따라 일정한 간격으로 난방을 운전하도록 설정할 수 있습니다.

• 운전 상태 확인: 온도조절기 화면을 통해 현재 운전 상태와 주요 설정 정보를 확인할 수 있습니다.

실제 조작 방법과 설정 범위는 설치된 RBMC 온도조절기의 세부 모델에 따라 달라질 수 있습니다.

5. 가스 배관 및 배기통 안전 시공

가스보일러 교체 시에는 난방 성능뿐 아니라 가스 연결부와 배기통의 안전한 시공이 중요합니다.

보일러프로 노원·의정부점은 이번 현장에서 가스 배관 연결 상태와 배기통 시공 상태를 점검하고 필요한 부품을 정비했습니다.

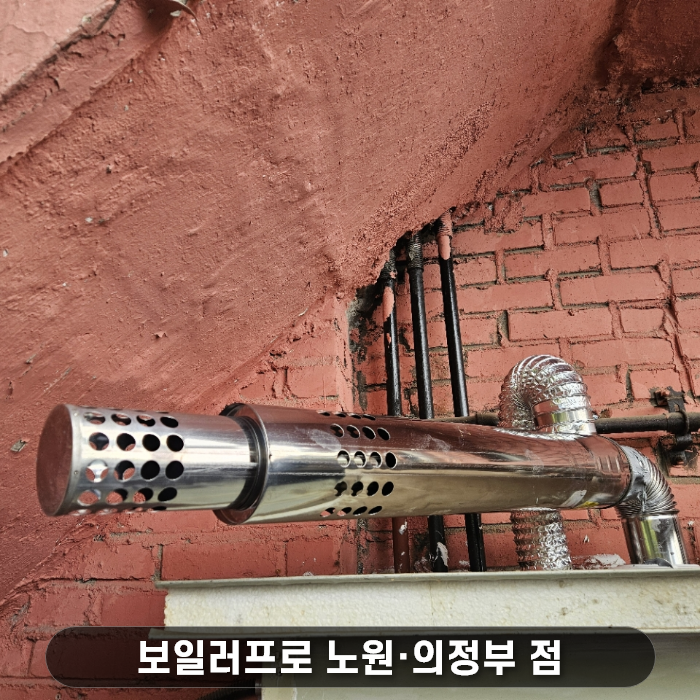

• 배기통 연결 및 고정: 보일러 전용 배기통을 설치하고 연결부의 고정 상태와 기밀 상태를 확인했습니다.

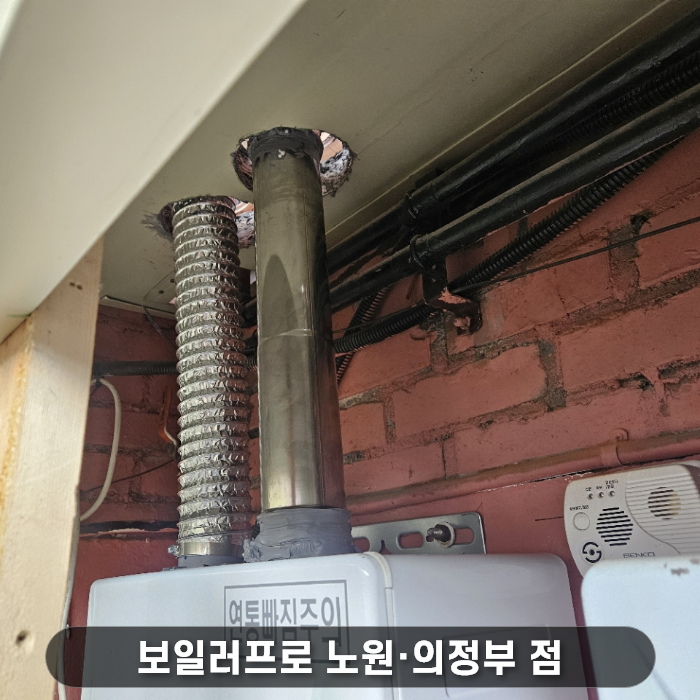

• 배기통 접합부 마감: 적용 가능한 시공 기준과 자재 규격에 맞춰 접합부를 마감했습니다.

• 일산화탄소(CO) 경보기 설치: 가스보일러 사용 중 일산화탄소 누출 위험에 대비하기 위한 경보기를 설치했습니다.

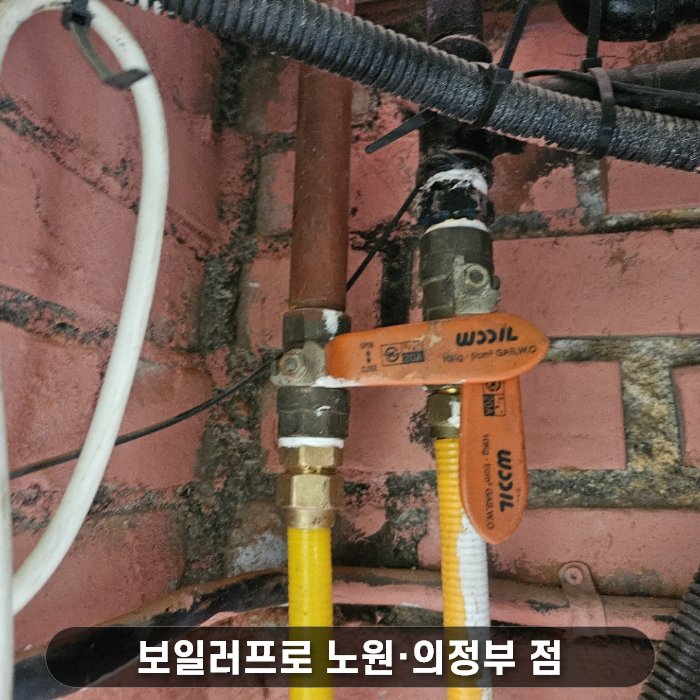

• 가스 중간밸브 및 연결 부품 정비: 기존 부품의 노후 상태를 확인하고 필요한 가스 연결 부품을 교체했습니다.

• 디지털 가스 누설 점검: 가스 배관 이음부와 연결 부위를 중심으로 누설 여부를 확인했습니다.

가스 누설 점검은 설치 완료 후 안전 상태를 확인하는 중요한 절차입니다.

점검 당시 누설이 감지되지 않았더라도 향후 사용 환경과 설비 상태에 따라 문제가 발생할 수 있으므로 정기적인 점검과 관리가 필요합니다.

6. 복층 난방 순환 시운전 및 최종 점검

보일러 설치와 가스 배관 정비를 마친 후에는 난방 및 온수 작동 상태를 확인하는 시운전을 진행했습니다.

이번 현장에서는 복층 구조의 난방 특성을 고려하여 위층 난방 배관까지 난방수가 정상적으로 순환하는지 확인하는 과정에 중점을 두었습니다.

최종 점검 항목

• 보일러 점화 및 정상 운전 상태 확인

• 난방 배관 내부 공기 배출 상태 점검

• 복층 위층 난방수 순환 상태 확인

• 각 공간의 난방 작동 상태 확인

• 온수 공급 및 온도조절기 작동 확인

• 가스 배관 및 배기통 연결 상태 최종 점검

시운전 후 고객님께 온도조절기 사용 방법과 겨울철 보일러 관리 요령을 안내하며 작업을 마무리했습니다.

이번 시공은 복층 주택의 구조에 적합한 보일러를 선정하고, 기존 난방수 교체와 가스 안전 점검을 함께 진행한 사례입니다.

노원구 공릉동 복층 주택 시공 내용 요약
